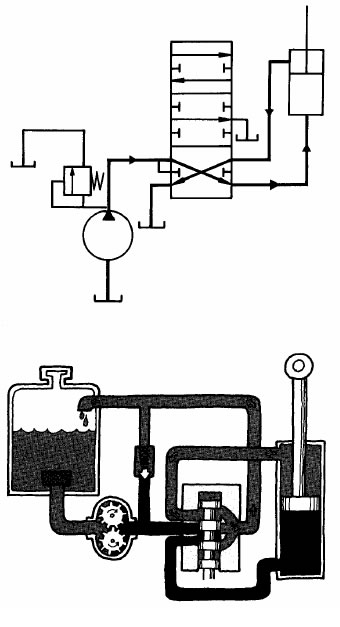

我们已在上一卷教材中讲到，系统图由部件及其控制部分和连接部分的简单符号组成。这样，零件绘制更加容易，且符号为通用符号。因此，任何在液压系统方面受过培训的人都能理解系统。系统图一般用于设计和故障诊断。 以下为两幅插图：上图为下图所示液压回路的系统图。将两者相比较，可以注意到，系统图显示的并不是回路中各元件的具体结构和相对位置。它的用途是表示功能、孔口连接和流动路线。
现在让我们具体学习元件和管路符号。你可以清晰地看到如何用符号绘制出简单的系统图。
