[液压设备基础]换向阀

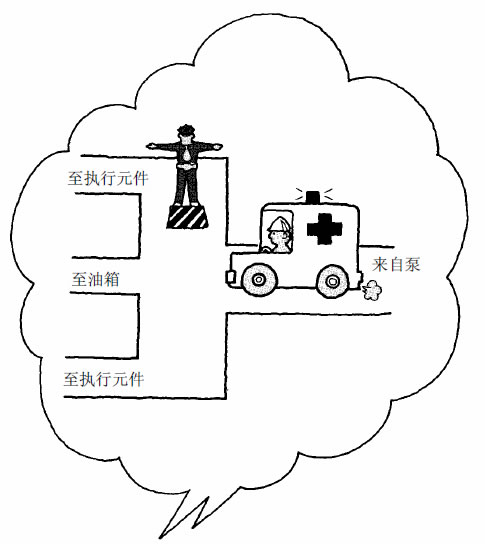

        换向阀是典型方向控制阀，它可用于控制执行元件的操作。平时所说的控制阀即为换向阀。换向阀控制油流，以启动、运行和停止执行元件。阀柱从中间位置向右或向左移动时，它打开一些油的通道，关闭另一些通道。它以这种方式控制油从执行元件流进和流出。阀柱处于密闭进出油的位置。阀柱通常质地特硬并经磨光，它具有光滑、精确、耐用的表面。它们甚至经过镀铬以便耐受磨损、生锈和腐蚀。

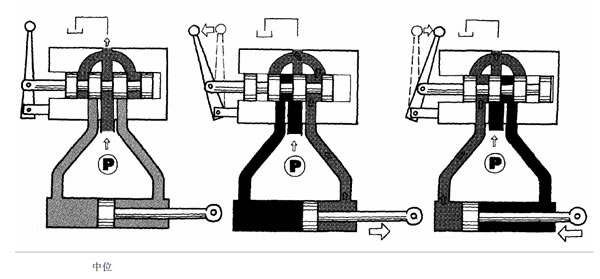

        本插图中的滑阀显示三种位置，中位、左位和右位。我们称之为4 通阀，因为它拥有4 条可能的通道，这些通道通向油缸两端，以及油箱和泵。把阀门向左移动时，油从泵流向油缸左侧，油缸右侧的油流向油箱。结果，活塞向右移动。如果将栏杆向右移动，动作相反，活塞向左移动。在中间位置，中位的油流向油箱。油缸两端的通道关闭。
