[液压设备基础]液压千斤顶

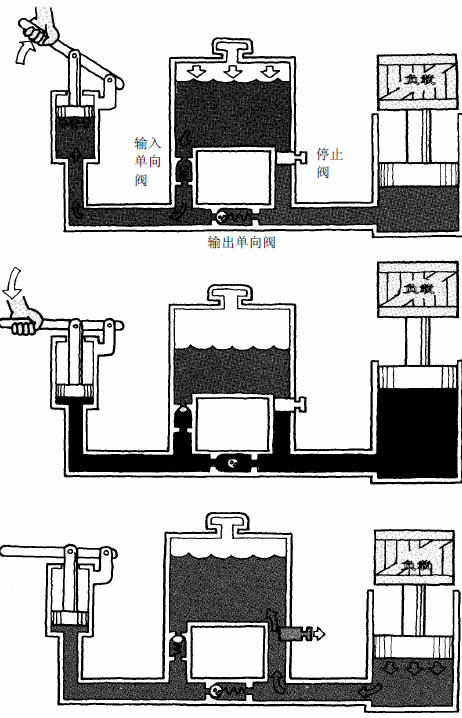

        这里你看到的是一台液压千斤顶。把力作用于杠杆时，手动泵使油进入油缸。油压作用在活塞上向上推动，并提升负载。液压千斤顶很像帕斯卡液压杠杆。这里的油箱加了油。增加了单向阀，使油保持在油箱中，使油缸在泵的行程转换中位置不动。
        负载压力使输出单向阀处于关闭状态。泵手柄向上拉动时，输入单向阀打开，允许油箱中的油注入泵室。接着，向下推动泵手柄。油压关闭输入单向阀，而打开输出单向阀。这一运动过程中，有较多的油进入油缸，推动活塞向上运动。下图显示的是打开停止阀，它连接油箱和油缸，这样油可以流回油箱，使活塞降下。
